在PCB板上，有很多的絲印字母，如R109、C113、Q105、D206等。這些字母/數字都都代表著什么呢？

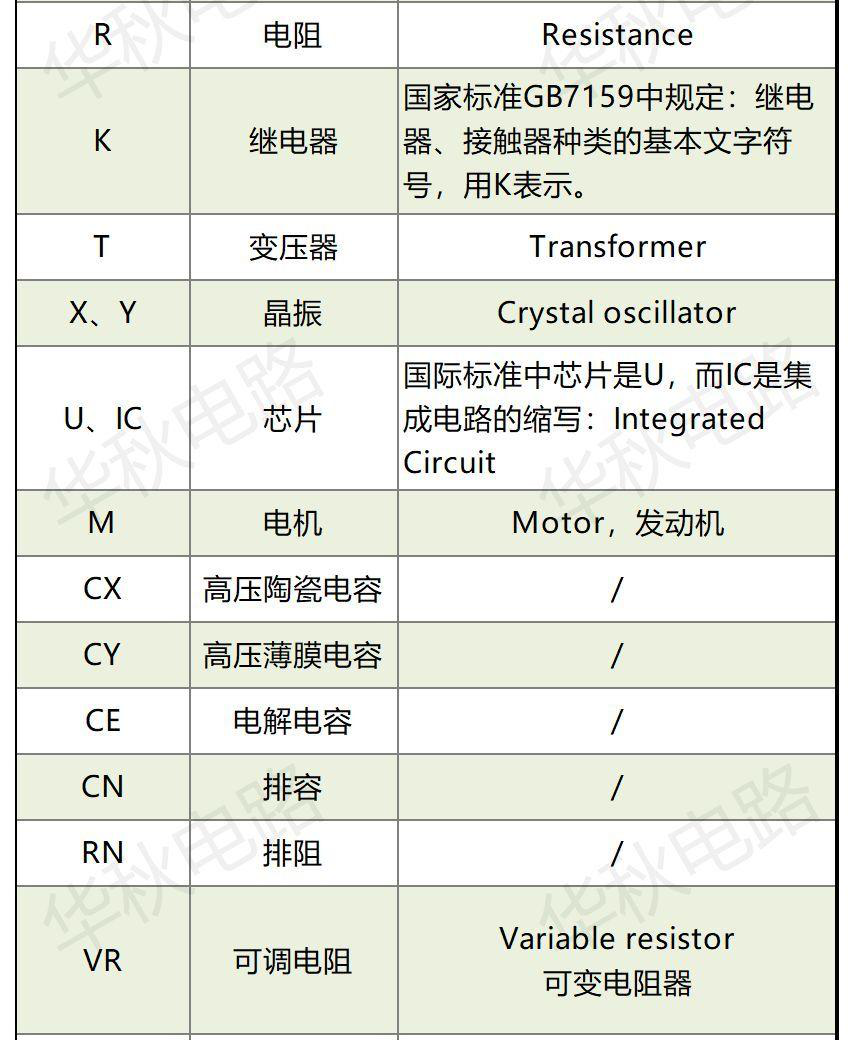

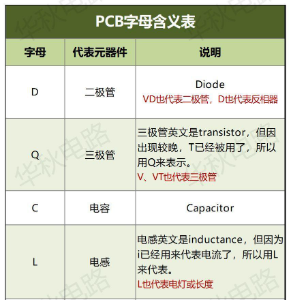

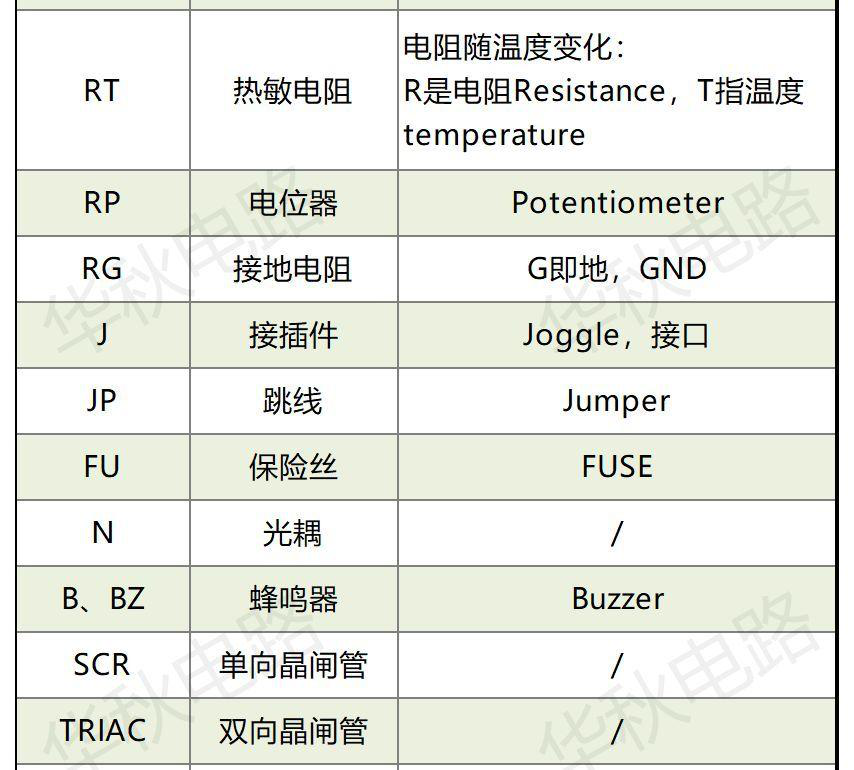

PCB板上的字母表示的是電子元器件的簡稱，在字母的后面還往往會跟上數字，這些數字也都是有含義的。

以上都是較常用的元件標識，還有很多這里就不一一例舉了。說完字母，接下來說說數字。

電路板上常常見到R107、C118、D202等編號，一般情況下，

第一個字母標識器件類別，比如R代表電阻器，C代表電容器，D表示二極管等；

第二個是數字，表示電路功能編號，如“1”表示主板電路，“2”表示電源電路等等，這是由電路設計者自行確定的；

第三、四位表示該器件在該電路板上同類器件的序號。

比如：

R117：主板上的電阻，序號為17

T101：主板上的變壓器，序號為01

最后，再提一句，PCB板上的字母/數字的意義，目前暫無嚴格規定的標準，并非始終與上表一致，可人為定義，只要設計原理圖的元件標號與PCB的元件標號一致，便于各方溝通與生產制造即可。
